Van onze sponsor Construsoft: Draisma Bouw gebruikt BIM bij Villa Vaassen voor soepele samenwerking

Werken met geavanceerde software zoals Tekla Structures en Trimble Connect is inmiddels dagelijkse kost voor Draisma Bouw uit Apeldoorn. Zo gebruiken de medewerkers 3D-technieken en BIM in nieuwbouwprojecten. Het grote voordeel? Alle stappen in het bouwproces zijn overzichtelijk en transparant, ook voor de projectpartners. Een mooi voorbeeld van deze werkwijze is het nieuwbouwproject Villa Vaassen.

Villa van hout, beton én staal

Familiebedrijf Draisma Bouw heeft voor de bouw van Villa Vaassen gekozen om hout, een veelzijdig en duurzaam bouwmateriaal, te combineren met beton en staal. Hout is in verschillende vormen en maten toe te passen en is makkelijk te verbinden, waardoor de bouw van deze innovatieve villa mogelijk was. Zo is de keldervloer op de bouwplaats gestort, net als de prefab betonnen holle kelderwand-elementen. Hierdoor kon de constructie ter plekke aangepast worden aan de situatie op de bouwlocatie. Stalen kolommen vormen de kern van de woning, gelegen in de bossen bij Apeldoorn. De vloeren van de begane grond bestaan uit kanaalplaten en breedplaatvloeren, met houtskeletbouw-wanden en gelamineerde houten elementen. Ook de dakconstructie bestaat uit gelamineerde houten elementen, wat een bijdrage levert aan de stabiliteit van het huis.

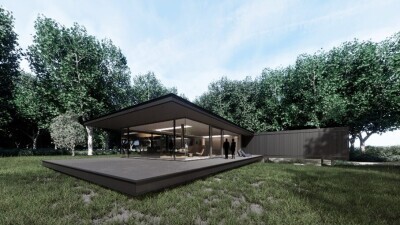

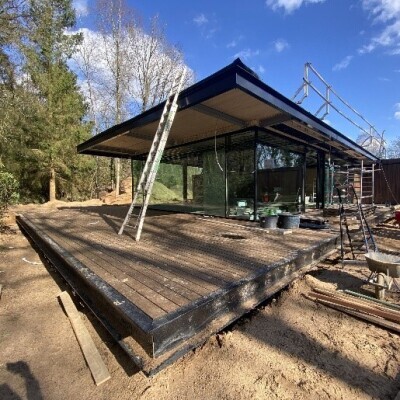

Links een artist impression, rechts de realiteit.

Een aaneenschakeling van complexe details

Dit nieuwbouwproject is ontworpen door Courage Architecten uit Apeldoorn. In hun ontwerp komen natuur, architectuur en de nieuwste bouwtechnologieën samen. Draisma Bouw heeft samen met hun duurzame afdeling Draisma Houtbouw de uitvoering op zich genomen. Het bouwbedrijf werkt al enige tijd met BIM-software zoals Tekla Structures en Trimble Connect. Ook bij de totstandkoming van deze landelijke woning is deze software ingezet, bijvoorbeeld voor het maken van modellen.

Harry Knoors, specialist houtbouw bij Draisma Bouw: “Het ontwerp was een aaneenschakeling van complexe details. Zonder Tekla Structures hadden we dit niet voor elkaar gekregen. Bijvoorbeeld de staal-, beton- en houtconstructies, en vooral ook de integratie van deze verschillende constructies met de noodzakelijke techniek. Mede hierdoor heeft het team elk detail van het ontwerp van de villa met precisie af kunnen werken.”

"Het ontwerp was een aaneenschakeling van complexe details. Zonder Tekla Structures hadden we dit niet voor elkaar gekregen." – Harry Knoors, specialist houtbouw bij Draisma Bouw

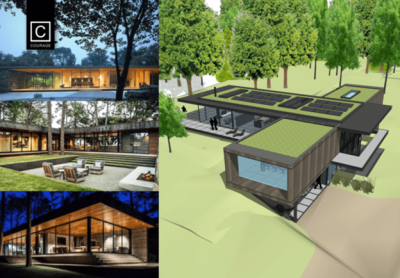

De villa vanuit verschillende perspectieven.

Altijd de juiste informatie op elk gewenst moment

Draisma Bouw gebruikte cloudplatform Trimble Connect als CDE (common data environment) voor een soepele samenwerking en heldere communicatie tussen alle betrokken partijen. Op dit platform werd eenvoudig informatie uitgewisseld tussen de projectpartners, waardoor alle teams door het hele bouwproces heen op één lijn bleven. Knoors: “We deelden hier bijvoorbeeld diverse modellen in combinatie met het hoofdmodel. Er was altijd een up-to-date model beschikbaar voor elke discipline. Iedereen had dus altijd de juiste informatie op elk gewenst moment.”

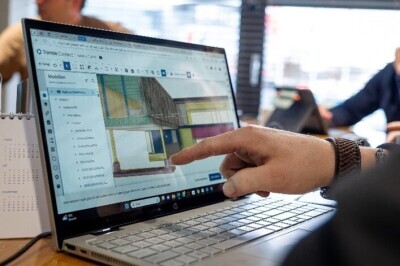

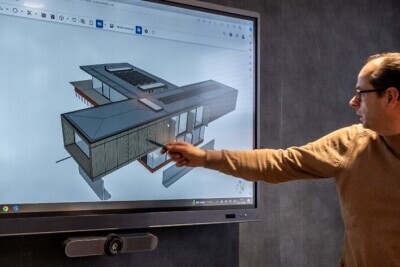

Altijd een up-to-date model beschikbaar via Trimble Connect.

Diverse installaties zorgvuldig verwerkt in Tekla Structures

Draisma Bouw zette ook voor dit project Tekla Structures in om de engineering en uitvoering zo soepel mogelijk te laten verlopen. “We hebben Tekla Structures gebruikt om exact te kunnen bepalen of bijvoorbeeld de werktuigbouwkundige en elektrotechnische installaties pasten. Zonder Tekla was het niet mogelijk geweest om hiervoor nauwkeurig posities en de beschikbare ruimte te bepalen”, zegt Knoors.

Ook andere software zoals SketchUp en Rhino Grasshopper horen tot de standaard toolkit van Draisma Bouw. Deze tools zijn allemaal rechtstreeks met elkaar of via Trimble Connect met API’s verbonden. Dit betekent een soepelere samenwerking en efficiëntere projectuitvoering; ideaal voor alle betrokken projectpartners.

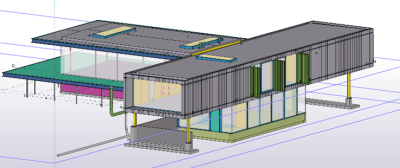

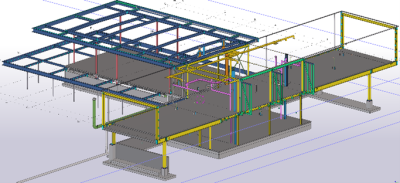

Het Tekla Structures model, inclusief de werktuigbouwkundige en elektrotechnische installaties.

Over Draisma Bouw

Bouwbedrijf Draisma heeft meer dan 140 medewerkers en werkt in heel Nederland aan projecten op het gebied van nieuwbouw, zowel woning- als utiliteitsbouw, renovatie en restauratie van historische en monumentale gebouwen. Op het gebied van digitalisering loopt het bedrijf graag voorop. Met Villa Vaassen laat Draisma Bouw zien dat het gebruik van nieuwe technologieën in combinatie met vakmanschap en duurzaamheid buitengewone projecten oplevert.

Wil je meer weten over Tekla Structures of Trimble Connect? Neem een kijkje op www.construsoft.nl.
